RAKETA PRO SATELITNÍ SÍŤ
Spojení s vesmírem
začíná na Zemi.
Falcon 9 vynáší družice Starlink na oběžnou dráhu. SpaceX navrhlo dvoustupňovou raketu tak, aby se její první stupeň mohl vracet a letět znovu.
Opakované použití pomáhá snižovat náklady na starty. Právě pravidelné mise umožňují síť Starlink rozšiřovat a obnovovat.
PROHLÉDNĚTE SI FALCON 9
Dva stupně.
Jeden promyšlený celek.
Vyberte část rakety a prohlédněte si,
jakou roli při letu plní.
Ilustrační model v letové konfiguraci.
Prohlédněte si Falcon 9 zblízka.
Vyberte část rakety. Model ji přiblíží a ukáže, jakou úlohu plní při vynášení družic Starlink.
Zjednodušený model pro vysvětlení konstrukce.
FALCON 9 V ČÍSLECH
70 metrů.
Od rampy ke hvězdám.
Štíhlá konstrukce, devět motorů při startu a horní stupeň s motorem optimalizovaným pro vakuum.
- Výška se standardním krytem
- 70 m
- Průměr těla rakety
- 3,7 m
- Hmotnost při startu
- 549 054 kg
- Nosnost na nízkou oběžnou dráhu
- až 22 800 kg
- Motory prvního / druhého stupně
- 9 Merlin / 1 Merlin Vacuum
- Pohonné látky
- Kapalný kyslík / RP-1
Nosnost až 22,8 t platí pro nízkou oběžnou dráhu v konfiguraci bez návratu prvního stupně. Při návratu a pro jiné cílové dráhy se liší. Údaje SpaceX pro standardní aerodynamický kryt.
NAVRŽENO PRO DALŠÍ LET
Přistání.
Nový začátek.

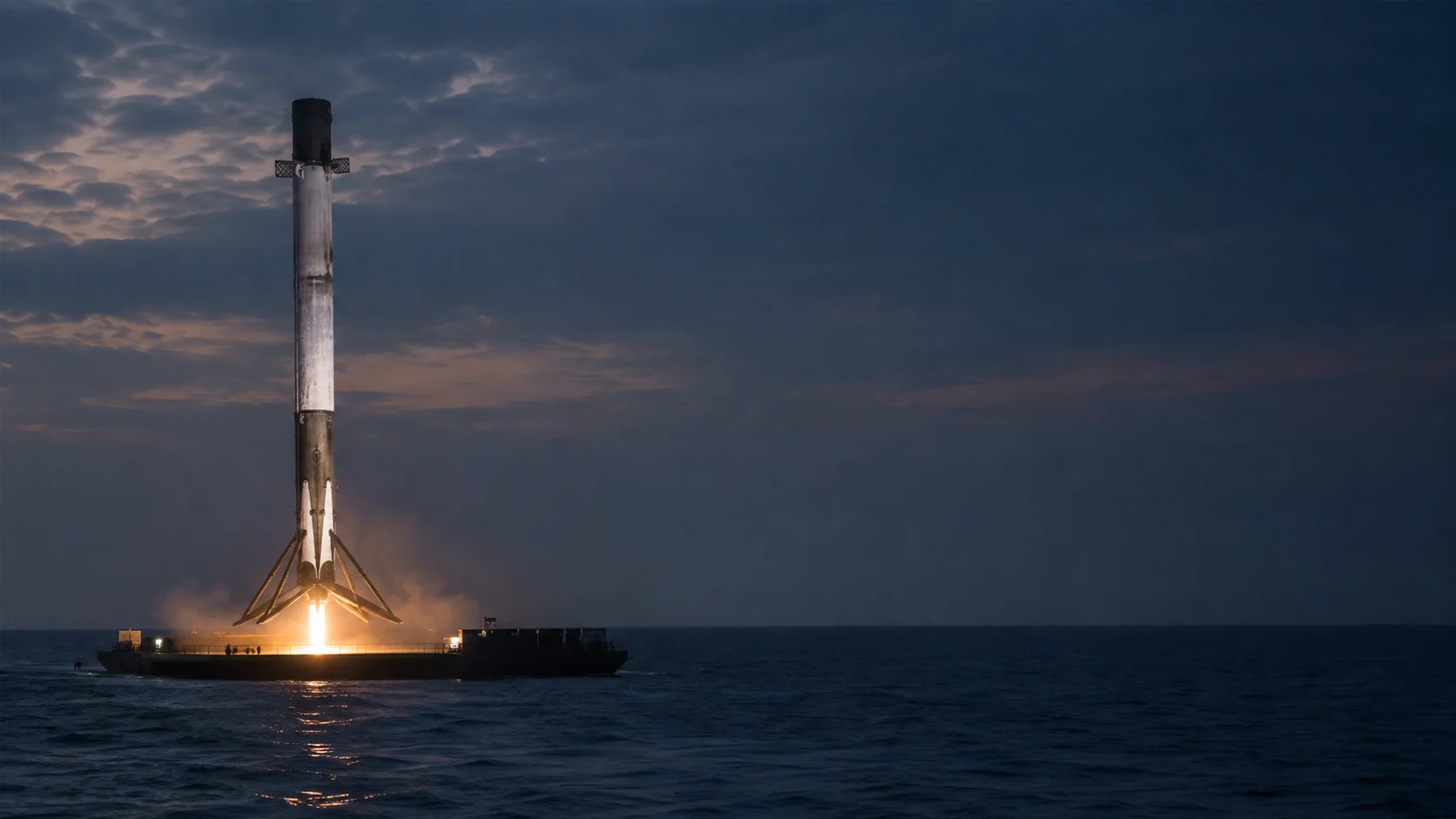

První stupeň se po oddělení otočí zpět k Zemi. Roštová kormidla pomáhají řídit jeho návrat, motory zpomalí sestup a čtyři nohy se rozloží před dosednutím.
SpaceX znovu používá první stupně i získané poloviny aerodynamického krytu. Druhý stupeň se nevrací k dalšímu letu.
Projděte si celou misiCESTA DRUŽIC STARLINK
Jeden start.
Dvě různé cesty.
První stupeň se vrací.
Druhý veze družice dál.
FÁZE 01 / 04
Z rampy vzhůru.

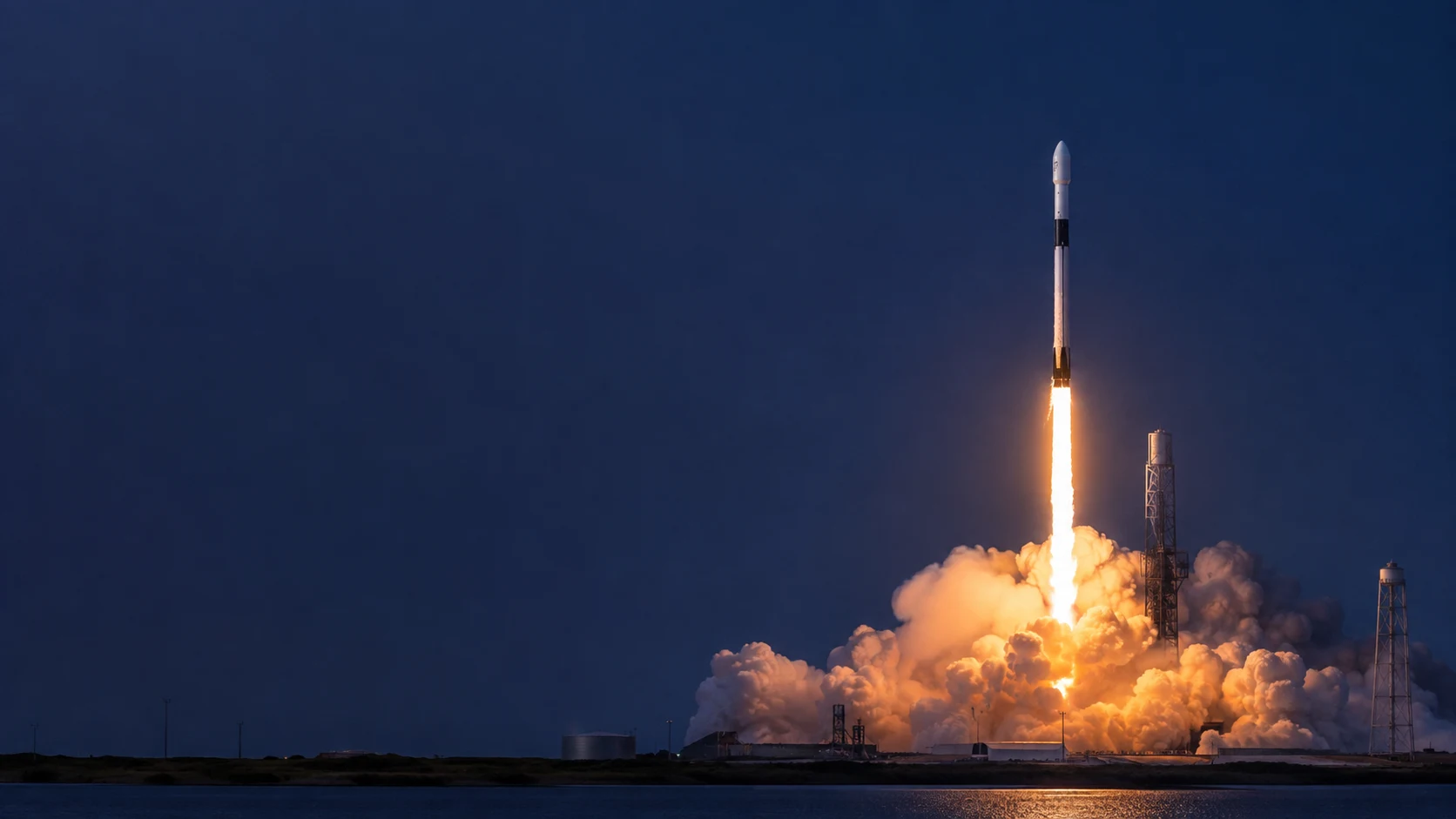

Devět motorů Merlin zvedá Falcon 9 z rampy. Družice Starlink zůstávají chráněné pod aerodynamickým krytem.
NA OBĚŽNÉ DRÁZE TO ZAČÍNÁ
Raketa doručí družice.
Ty propojí svět.
Prohlédněte si družici Starlink nebo zjistěte, jak mezi sebou družice předávají data pomocí laserů.
Prozkoumat družici Laserové propojení
